Phim Khô Cảm Quang (Dry Film Photoresist)

Posted on by Hai Yen

Phim Khô Cảm Quang (Dry Film Photoresist): Giải Pháp Tối Ưu Cho Gia Công PCB, Ăn Mòn Kim Loại và Tạo Hình Chính Xác

Phim khô cảm quang (Dry Film Photoresist) là vật liệu không thể thiếu trong ngành công nghiệp điện tử hiện đại, đặc biệt là trong quá trình sản xuất bảng mạch in (PCB), ăn mòn kim loại chính xác, và các ứng dụng tạo hình vi điện tử khác. Với những ưu điểm vượt trội so với các phương pháp truyền thống, dry film ngày càng được các nhà sản xuất lựa chọn để nâng cao hiệu quả và chất lượng sản phẩm.

Phim Khô Cảm Quang Là Gì?

Phim khô cảm quang là một loại vật liệu polyme nhạy sáng, được cấu tạo từ ba lớp chính:

  • Lớp màng bảo vệ (Protective Layer): Thường là một lớp màng polyolefin mỏng, trong suốt, có nhiệm vụ bảo vệ lớp cảm quang khỏi trầy xước và bụi bẩn trước khi sử dụng. Lớp này sẽ được bóc ra trước khi tiến hành phơi sáng.
  • Lớp cảm quang (Photoresist Layer): Đây là lớp vật liệu nhạy sáng chính, có khả năng thay đổi cấu trúc hóa học khi tiếp xúc với tia UV. Lớp này sẽ tạo ra hình ảnh âm bản hoặc dương bản của mạch in hoặc mẫu cần tạo hình.
  • Lớp màng đế (Support Film): Thường là một lớp polyester (Mylar) tương đối dày hơn, có chức năng làm giá đỡ cho lớp cảm quang trong quá trình xử lý, đảm bảo sự ổn định và dễ dàng thao tác. Lớp này cũng sẽ được bóc ra sau khi phơi sáng và trước khi phát triển.

Khi được chiếu xạ bằng tia cực tím (UV) qua một bản phim hoặc mặt nạ (photomask) có hình ảnh mong muốn, lớp cảm quang sẽ trải qua quá trình biến đổi hóa học (tạo liên kết ngang hoặc phân hủy polyme), từ đó tạo ra một hình ảnh “ẩn”. Hình ảnh này sau đó sẽ được làm rõ nét bằng cách phát triển trong dung dịch hóa chất chuyên dụng.

Ứng Dụng Nổi Bật Của Phim Khô Cảm Quang

Phim khô cảm quang được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, bao gồm:

  • Sản xuất Bảng Mạch In (PCB): Đây là ứng dụng phổ biến nhất của dry film. Phim khô được sử dụng để tạo ra các đường mạch dẫn điện và pad trên bề mặt đồng của PCB, đảm bảo độ chính xác và mật độ cao cho các linh kiện điện tử.
  • Ăn mòn Kim Loại Chính Xác (Chemical Etching/Milling): Trong ngành công nghiệp cơ khí chính xác, dry film được dùng để tạo hình các chi tiết kim loại phức tạp thông qua quá trình ăn mòn hóa học, cho phép sản xuất các bộ phận có kích thước siêu nhỏ với dung sai cực thấp.
  • Mạ Điện (Electroplating): Phim khô đóng vai trò như một lớp mặt nạ (masking layer) để phân định khu vực cần mạ và không cần mạ, đặc biệt trong các quy trình mạ vàng, mạ thiếc chì hoặc các kim loại quý khác.
  • Tạo Hình Trong Công Nghiệp Bán Dẫn và Vi Điện Tử: Phim khô cảm quang là một phần không thể thiếu trong việc chế tạo các cấu trúc vi mô trên wafer silicon và các vật liệu bán dẫn khác, đóng góp vào sản xuất chip và linh kiện điện tử tiên tiến.

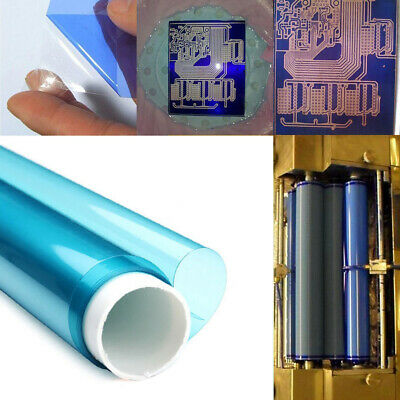

Professional-Roll-Photosensitive-Dry-Film-For-PCB-Circuit

Ưu Điểm Vượt Trội Của Phim Khô Cảm Quang So Với Phim Lỏng

So với phim cảm quang dạng lỏng, phim khô cảm quang mang lại nhiều lợi ích đáng kể:

  • Độ Phân Giải Cao và Chính Xác Tuyệt Đối: Dry film có khả năng tái tạo hình ảnh với độ nét và độ phân giải cao, cho phép tạo ra các đường mạch siêu nhỏ và chi tiết phức tạp, đáp ứng yêu cầu ngày càng cao của công nghệ vi điện tử.
  • Độ Dày Đồng Đều: Lớp cảm quang được sản xuất với độ dày đồng nhất, đảm bảo tính nhất quán trong quá trình xử lý và giảm thiểu lỗi sản xuất. Điều này cực kỳ quan trọng đối với các ứng dụng yêu cầu độ chính xác cao.
  • Dễ Dàng Sử Dụng và Bảo Quản: Phim khô được cung cấp dưới dạng cuộn, giúp quá trình vận chuyển, lưu trữ và thao tác tại nhà máy trở nên đơn giản và hiệu quả hơn. Không cần thiết bị phức tạp để phủ lớp cảm quang như phim lỏng.
  • Thân Thiện Với Môi Trường: So với một số loại hóa chất trong phim lỏng, phim khô thường ít tạo ra chất thải nguy hại hơn và dễ dàng xử lý, góp phần vào sản xuất bền vững hơn.
  • Giảm Thiểu Sai Sót: Với đặc tính đồng nhất và dễ kiểm soát, dry film giúp giảm thiểu các lỗi phát sinh trong quá trình gia công như hở mạch, chập mạch, hay biến dạng hình ảnh, từ đó nâng cao tỷ lệ sản phẩm đạt yêu cầu.

Quy Trình Sử Dụng Phim Khô Cảm Quang Cơ Bản

Quá trình sử dụng phim khô cảm quang trong sản xuất PCB thường bao gồm các bước sau:

  1. Làm Sạch Bề Mặt: Bề mặt đồng của tấm PCB cần được làm sạch kỹ lưỡng để loại bỏ dầu mỡ, bụi bẩn và lớp oxy hóa, đảm bảo độ bám dính tối ưu của phim khô.
  2. Cán Phim (Lamination): Phim khô được cán lên bề mặt đồng của PCB bằng máy cán nhiệt (laminator). Nhiệt độ và áp suất phù hợp sẽ giúp phim bám chặt và loại bỏ bọt khí.
  3. Phơi Sáng (Exposure): Tấm PCB đã cán phim được đưa vào máy phơi UV. Tia UV sẽ chiếu qua bản phim/photomask có hình ảnh mạch, tạo ra phản ứng hóa học trên lớp cảm quang.
  4. Phát Triển (Development): Sau khi phơi sáng, tấm PCB được ngâm trong dung dịch phát triển (thường là dung dịch kiềm nhẹ như Sodium Carbonate). Các khu vực phim khô không tiếp xúc với UV (đối với phim âm bản) sẽ bị hòa tan và loại bỏ, để lại hình ảnh mạch in trên bề mặt đồng.
  5. Ăn Mòn (Etching): Tấm PCB được đưa vào dung dịch ăn mòn (ví dụ: Ferric Chloride hoặc Cupric Chloride). Đồng không được bảo vệ bởi lớp phim khô sẽ bị ăn mòn, tạo thành đường mạch. Lớp phim khô còn lại sẽ bảo vệ các đường mạch mong muốn.
  6. Bóc Phim (Stripping): Cuối cùng, lớp phim khô còn lại trên đường mạch sẽ được loại bỏ bằng dung dịch bóc phim (thường là dung dịch kiềm mạnh hơn như NaOH), để lộ ra các đường mạch đồng đã hoàn thiện.
